Новый Зимовочный комплекс станции Восток

История проекта «Новый зимовочный комплекс станции Восток»

2019 г.

По заказу ПАО «НОВАТЭК» и Арктического и антарктического НИИ, компания ОАО «ЗАПСИБГАЗПРОМ» приступила к созданию и разработке проекта новой суперсовременной антарктической станции - новый зимовочный комплекс ВОСТОК (НЗК). Проектно-конструкторский отдел Краспан приступил к разработке документа по инжиниринговому решению для фасада НЗК.

* Компания была выбрана среди 10 других российских предприятий, которые являются экспертами в области утепления объектов в широтах с экстремальными температурами. Решение о доверии проекта специалистам КРАСПАН опиралось на успешные проекты в республике Саха (Якутия), Южно-Сахалинске, Норильске, Магадане, Мурманске и Норвегии (Шпицберген).

2020 г.

Разработка рабочей документации НФС КРАСПАН на объект НЗК с выдачей нестандартных уникальных технических решений в виду сложности объекта. Организация и проведение успешных испытаний продукции в соответствие с требованием нормативных документов по объекту при температуре -90С.
Производство фасадных материалов и подсистемы Краспан , контрольная сборка модулей на Опытном заводе в Гатчине.

2021 г.

Атомный лихтеровоз «Севморпуть» вместе с другими российскими судами выполнил масштабную операцию по доставке строительных материалов для НЗК, в том числе 20 контейнеров с НФС КРАСПАН, к берегам южного континента.

Январь 2024 г.

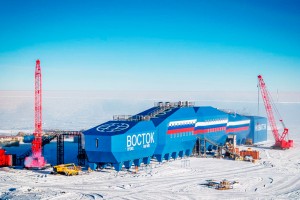

Новый зимовочный комплекс станции «Восток» введён в опытную эксплуатацию

Проект: «Новый зимовочный комплекс станции Восток»
Место расположения: снежная поверхность ледяного плато Центральной Антарктиды, координаты 78 28’S и 106 48’E

8 800

кв.м НФС
суммарная площадь фасада

25 000

кв.м площадь
5 модулей станции

140 м

длина модулей

17.5 м

высота модулей

650 мм

толщина утеплителя

«Новый зимовочный комплекс российской антарктической станции «Восток» введён в опытно-промышленную эксплуатацию 28 января 2024 года.
Уникальность проекта заключается в использовании новейших технологий и российских материалов. Внешняя облицовка модулей выполнена с применением фасадов КРАСПАН , устойчивых к экстремальным температурам Южного полюса Земли»

Генеральный директор Торгового дома Краспан Красноярск, почетный строитель России

Александр
Клименков

Александр Клименков

Антарктида - незаселённый и неосвоенный континент, расположенный на самом юге Земли.

В соответствии с конвенцией об Антарктике, подписанной 1 декабря 1959 года и вступившей в силу 23 июня 1961 года, Антарктида не принадлежит ни одному государству. Разрешена только научная деятельность. Из всех государств, работающих сегодня в Антарктиде, у России самое большое представительство - десять станций. Среди них «Восток» - единственная российская внутриконтинентальная антарктическая станция.

Станция «Восток» основана в 1957 году и расположена на ледяном куполе Антарктиды на высоте 3,5 тысячи метров.

Новый зимовочный комплекс представляет собой модульную конструкцию из пяти блоков площадью более трёх тысяч квадратных метров, рассчитан на комфортное размещение до 15 человек в зимовочный период и до 35 человек в сезонный.

Уникальность технических решений проекта станции Восток

Перед специалистами проектно-конструкторского бюро КРАСПАН стояла сложнейшая задача - спроектировать контур облицовки таким образом, чтобы:

обеспечить тепловую защиту здания в экстремальных условиях Антарктиды (самая низкая зарегистрированная температура на станции: -89,2 °C),
гарантировать сохранность системы утепления (суммарная толщина наружных стен – 650 мм),
исключить попадание снега внутрь конструкции станции, в том числе, в воздушные зазоры. Так, во всех швах предусмотрена специальная планка, обеспечивающая герметичность соединения панелей.

Командой из 10 высококвалифицированных инженеров-проектировщиков КРАСПАН за 6 месяцев был разработан проект, включающий уникальные конструкторские и технологические решения, благодаря которым все поставленные задачи успешно выполнены.

Стены станции представляют собой сложную систему утепления: каждый отдельный модуль по периметру изнутри утепляется несколькими слоями минераловатного утеплителя заполняющего все пустоты в конструкции модуля и единого утепления снаружи всех блоков (на боковых стенах и кровле – 4 слоя утепления:, на дне 8 слоев минераловатного утеплителя) Суммарная толщина наружных стен достигает 650 мм, который крепится при помощи шпилек( нестандартных крепителей)

На кровле и боковых стенах модулей станции Восток нанесены отличительные знаки, которые выражают общую идею принадлежности станции к научному сообществу Российской Федерации.
Трудоемкая работа стояла не только перед командой проектировщиков, но и перед сотрудниками завода Краспан, где производили многоцветные сложные аппликации символов, эмблем и надписей. Один из самых сложных символов - герб Российской Федерации –выполнен в виде многослойной аппликации и состоит из множества мельчащих деталей, и в точности соответствует изображению утвержденного государственного символа. Для достижения идеальной четкости воспроизведения и точной подгонки элементов символики, на территории завода Краспан, из плотного картона, эмитирующего алюминиевую композитную панель, при помощи ЧПУ станков вырезались полноразмерные макеты, и только после полной подгонки приступали к изготовлению элементов из алюминиевой панели КраспанКомпозит-AL. Всего аппликаций на фасаде 11 шт.

Модуль А – Энергоцентр №1, технический блок, включает в себя 6 резервуаров хранения дизельного топлива, аварийный генератор и насосную станции, высота модуля A — 14,05 метров. S=1570 м²

Модуль В – Жилые помещения, высота модуля B — 17,47 метров. S=1852 м²

Модуль С - Современный медицинский блок с операционной, барокамерой, стоматологическим и рентген-кабинетом, кают-компания с бильярдом и кинозалом, спортзал и сауна. Высота модуля C — 17,47 метров. S=2039 м²

Модуль D - Энергоцентр №2, технический блок, состоит из 6 резервуаров хранения дизельного топлива, помещения аварийного генератора, насосной станции, а так же трех холодных и двух теплоизолированных складов, высота модуля D — 14,05 метров. S=1426 м²

Модуль Е – Энергоплавильная станция, резервная станция и гараж. S=1585 м²

Предварительная сборка модулей станции Восток.

Контрольная сборка осуществлялась в Гатчине на Опытном заводе строительных конструкций с мая по август 2020 года. Показ состоялся 27 августа 2020г.
«Комплекс был полностью собран, все системы жизнеобеспечения приведены в рабочее состояние. Полярники несколько дней в этом комплексе проработали, прожили, тем самым испытали полностью все системы жизнеобеспечения. После чего комплекс был разобран, упакован соответствующим образом и подготовлен к отгрузке», — сообщил руководитель проекта по созданию нового зимовочного комплекса станции «Восток» Дмитрий Заграничный.

Фрагмент фильма "Антарктида. Станция "Восток": в преддверии будущего

Строительство станции в Антарктиде

На подготовленном фундаменте строители установили с помощью крана 36 опор станции, высота которых составляет три метра. Они позволят зимовочному комплексу оставаться незанесенным снегом в течение многих лет. До конца текущего сезона планируется завершить монтаж платформы-основания. Так, монтаж ее горизонтальных балок уже выполнен на треть.
За полярное лето 2022 было начато строительство 3 модулей.

В октябре 2023 года началась 69-я Российская антарктическая экспедиция. О новой экспедиции "РГ" рассказал директор Арктического и антарктического научно-исследовательского института Александр Макаров –« Три завершаем, в тестовом режиме их запустят в январе 2024 года. А полностью комплекс должен быть сдан к 70-й экспедиции. Символично !»

Строительство нового зимовочного комплекса станции «Восток» в Антарктиде

Научное обоснование деятельности станции Восток

Ледяной керн, поднятый из озера Восток

Станция "Восток" - единственная наша станция в центре континента. Она находится на геомагнитном полюсе Земли.
За годы своей работы станция «Восток» стала одним из главных символов фундаментальных научных исследований Антарктики мирового значения:

- Учёные Арктического и антарктического научно-исследовательского института в феврале 2012 года впервые в истории человечества прикоснулись к тайнам озера Восток, десятки миллионов лет остававшегося изолированным от земной поверхности. Из пробитой в ледниковом щите скважины они подняли с глубины 3769,3 м уникальные материалы: керн озёрного льда из придонных слоёв антарктического ледника и образцы замёрзшей воды.
Станция стала «инновационным прорывным полигоном» и останется им еще очень долго.

Планируемые исследования, несмотря на различие научных задач, будут иметь общее технологическое обеспечение и проводиться на базе нового строящегося комплекса внутриконтинентальной антарктической станции Восток.

- Кроме этого, на станции «Восток» периодически идет сбор космической пыли. При обычном падении метеорита на Землю его материал раскаляется и вся органика на нем сгорает. Но в случае падения микрочастиц размером до 5 микрон их органика не успевает разогреться до полного сгорания, поэтому на них могут сохраняться следы гипотетической внеземной жизни.

- На базе станции возможен и целый ряд других видов научной деятельности, частично она ведется и сегодня — например, по наблюдениям событий в магнитосфере и ионосфере.

Интересные факты об Антарктиде

Это ледяное пространство охватывает более 14 миллионов квадратных километров, что делает его пятым по величине континентом на планете Земля. Континент расположен почти полностью в пределах Южного полярного круга, что означает, что температура в этом месте всегда находится ниже нуля в течение большей части года.

21 июля 1983 года на станции Антарктиды Восток была зарегистрирована самая низкая на Земле температура , которая в тот день составила минус – 89.6°C по Цельсию. Средние показатели температур в течение года колеблются от -31 °C и - 68 °C, до абсолютного максимума, который зафиксирован в далёком 1957 году - -13 °C. 120 дней продолжается Полярная ночь - с конца апреля до конца августа.

Туристический сезон в Антарктиде проходит во время лета в Южном полушарии и длится с ноября по март. В сезон континент ежегодно посещает от 15 до 50 тысяч туристов, и их число продолжает расти.
Большинство из них – почти 90 процентов от общего числа – совершали традиционные морские путешествия на полуостров.

Под антарктическим льдом скрывается целое озеро. Это озеро Восток является чистым пресноводным озером, погребенным под твердым льдом на глубине 3,7 километра. Озеро Восток – размером с озеро Онтарио и является самым большим из более чем 200 жидких озер, разбросанных по всему континенту подо льдом.

Ученые в настоящее время изучают ледяные керны – длинные цилиндрические образцы льда Антарктиды. Эти вырезки льда содержат в себе пыль и пузырьки воздуха и могут предоставить информацию о климате Земли за последние 10 000 лет.
